dn鋼管規格及壁厚/a_dn鋼管規格表

您好，很高興能為您介紹一下dn鋼管規格及壁厚/a的相關問題。我希望我的回答能夠給您帶來一些啟示和幫助。

文章目錄列表:

1.DN40的鋼管外徑、壁厚是多少啊
2.6分、1寸、1.5寸、2寸、3寸普通鋼管國標厚度
3.焊接鋼管壁的厚度對照表是什么？

DN40的鋼管外徑、壁厚是多少啊

DN40，指內徑40mm,也就是一寸半，有焊管和無縫管之分。

1、普通壁厚3.5mm 外徑47mm 重量 3.84kg/m

2、加厚4.25mm 外徑48.5mm 重量 4.58kg/m

如果是DN40焊縫的金屬（如鐵鍍鋅管等），它的外徑一定大于40，其實DN40是公稱直徑，而PVC管與金屬管同一種公稱直徑但大小是不一樣的，這個有國標的。

擴展資料

DN40，指內徑40mm，也就是一寸半，有焊管和鍍鋅管之分。

鋼管不僅用于輸送流體和粉狀固體、交換熱能、制造機械零件和容器，它還是一種經濟鋼材。用鋼管制造建筑結構網架、支柱和機械支架，可以減 輕重量，節省金屬20～40%，而且可實現工廠化機械化施工。

參考資料：

百度百科——鋼管

6分、1寸、1.5寸、2寸、3寸普通鋼管國標厚度

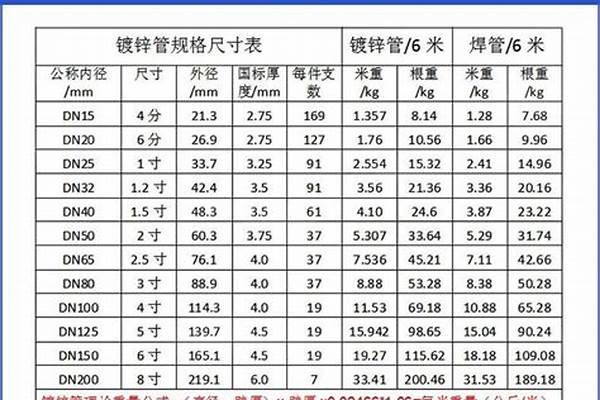

管徑尺寸對照表如下圖：

表中DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

表中Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。中國、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示方法為管外徑×壁厚。例如ф60.5×3.8。

擴展資料：

如果管道材料為混凝土及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值，此種情況，需要注明內徑外徑，不能模糊稱為管徑。

水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如 DN15、DN50）；在涉及壁厚的情況下也可以使用De來標注。

百度百科-管徑

焊接鋼管壁的厚度對照表是什么？

6分、1寸、1.5寸、2寸、3寸普通鋼管國標厚度

采用螺紋連線、溝槽連線的焊接鋼管尺寸：

6分即DN20鋼管，壁厚為：2.8mm；

1寸即DN25鋼管，壁厚為：3.2mm；

1.5寸即DN40鋼管，壁厚為：3.5mm；

2寸鋼管即DN50鋼管，壁厚為：3.8mm；

3寸鋼管即DN80鋼管，壁厚為：4.0mm。

摘自GB3091-2008.

國標1.5寸厚度為3.0的長度6米的鋼管重多少斤

普通碳鋼、合金鋼鋼管理論重量計算公式為：

W=0.02466（D-S）S ------鋼的密度取7.85kg/dm?

注釋：每米重量kg/m=（外徑-壁厚）*壁厚*0.02466 單位取毫米：mm

例如Ф48*3的鋼管每米重量為：

(48-3)*3*0.02466=3.329公斤/米；6米的重量為19.974公斤。

國標1.2寸,1.5寸,2寸3.00mm大棚鋼管價格

1.2寸 2930

1.5寸 2900

2寸 2900

都是不含稅的價格！

兩寸的鍍鋅鋼管國標是多厚

DN50（2吋）的鍍鋅鋼管國家標準的壁厚為3.5mm

1寸鋼管理論重量表 1寸管國標外徑是多少

1吋焊接鋼管國標外徑33.5毫米，每米重量：2.42公斤（標準壁厚3.25毫米）、2.91公斤（加厚鋼管壁厚4毫米）。不過，市場上所售的鋼管壁厚大多低于標準值，但外徑不變。

DN100鋼管國標厚度

DN100鋼管壁厚δ（mm）

低壓流體輸送用鍍鋅焊接鋼管（GB／T 3091）

普通鋼管δ4.00 ＋12％－15％

加厚鋼管δ5.00 ＋12％－15％

低壓流體輸送用焊接鋼管（GB／T 3092）

普通鋼管δ4.00 ＋12％－15％

加厚鋼管δ5.00 ＋12％－15％

冷拔（軋）無縫鋼管（GB／T 8162）

δ有1.4、1.5、1.6、1.8、2.0、2.2、2.5、2.8、3.0、3.5、4.0、5.0、5.5、6.0、6.5、7.0、7.5、8.0、8.5、9.0、10、11、12。

耐磨管分幾種 耐磨管彎頭尺寸有和普通鋼管彎頭尺寸一樣的嗎

沒有圖紙另外說明的話，一樣

求Φ325碳鋼管國標尺寸，壁厚，內外半徑等尺寸，越詳細越好，謝謝！

這個。。。。。你是要無縫鋼管還是焊接的？有各種規格的，建議你查手冊，比如機械設計手冊、五金手冊等，在網上下個軟體版的很方便

350鋼管國標厚度是多少

一般來說，管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，因此，該鋼管的內徑為（108*5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了根據公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連線尺寸，公稱直徑采用符號DN表示，如果在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

. 管子系列標準

壓力管道設計及施工，首先考慮壓力管道及其元件標準系列的選用。世界各國應用的標準體系雖然多，大體可分成兩大類。壓力管道標準見表3。法蘭標準見表4。

表3 壓力管道標準

分 類

大外徑系列

小外徑系列

規格

DN-公稱直徑

Ф－外徑

DN15-ф22mm，DN20-ф27mm

DN25-ф34mm，DN32-ф42mm

DN40-ф48mm，DN50-ф60mm

DN65-ф76(73)mm，DN80-ф89mm

DN100-ф114mm，DN125-ф140mm

DN150-ф168mm，DN200-ф219mm

DN250-ф273mm，DN300-ф324mm

DN350-ф360mm，DN400-ф406mm

DN450-ф457mm，DN500-ф508mm

DN600-ф610mm，

DN15-ф18mm，DN20-ф25mm

DN25-ф32mm，DN32-ф38mm

DN40-ф45mm，DN50-ф57mm

DN65-ф73mm，DN80-ф89mm

DN100-ф108mm，DN125-ф133mm

DN150-ф159mm，DN200-ф219mm

DN250-ф273mm，DN300-ф325mm

DN350-ф377mm，DN400-ф426mm

DN450-ф480mm，DN500-ф530mm

DN600-ф630mm，

1噸1.5寸0.27厚鋼管多少根

鋼管的理算公式=（外徑-壁厚）*壁厚*0.02466=每米重量

1.5寸鋼管換算成規格是 45*0.27.那么每米重量0.30公斤每米

那么1噸就是 1000公斤，45鋼管長度大約為6米左右，那么1000除以 6米 除以 0.3公斤每米，就是1噸的根數

總共 555跟左右

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

好了，今天關于dn鋼管規格及壁厚/a就到這里了。希望大家對dn鋼管規格及壁厚/a有更深入的了解，同時也希望這個話題dn鋼管規格及壁厚/a的解答可以幫助到大家。
