jdg是什么管材配件

文章來源：http://m.isinai.cn 發布時間：2024-06-17 08:08:27 瀏覽次數：20

jdg是什么管材/a_jdg是什么管材配件

今天，我將與大家共同探討jdg是什么管材/a的今日更新，希望我的介紹能為有需要的朋友提供一些參考和建議。

文章目錄列表:

1.什么是JDG鍍鋅線管？
2.KBG與JDG管的區別是什么？
3.電氣圖紙中的JDG代表什么意思
4.什么是KBG管、JDG管，有什么區別呢?
5.jdg管是什么管

jdg是什么管材/a_jdg是什么管材配件

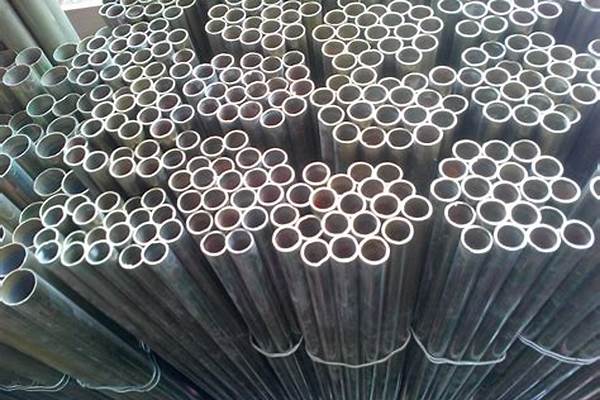

什么是JDG鍍鋅線管？

JDG管是一種用于保護電線用的。它的連接方式是“套接緊定式”。如果沒有JDG管保護，電線容易被異物碰傷，會使導電部分暴露出來。如果在與導體接觸很容易發生漏電事故，沒有保護的電線，老化程度加快，使用壽命很短。

JDG管的標準：

JDG管的厚度除了16 的管壁厚為1.5 mm以外，其余全部為1.6mm厚。

JDG 管的規格外經有：16mm、20mm、25mm、32mm、40mm、50mm。

JDG 管壁厚允許偏差均為正負0.15mm

JDG 管長度允許偏差均為正負5.0mm

JDG管的規范：

1.JDG管的規格尺寸應符合設計要求，表面要附有明顯不脫落的產品詳細標識。

2.JDG管金屬內外壁的鍍層應均勻完好無剝落、生銹、腐蝕等現象。

3.它的連接直通及其他的金屬附件內外壁表面應光潔無毛刺、飛邊、砂眼、氣泡、裂紋、變形等缺陷。

4.管材連接直通及其他的金屬附件壁厚均勻管口邊緣應平整光滑。

5.管材的壁厚、內外直徑需均勻無偏差。

KBG與JDG管的區別是什么？

JDG管（套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管）是一種電氣線路最新型保護用導管。

jdg管的價格受外徑和厚度的影響，也受原材料成本的影響，以下給大家列舉常用的幾種型號價格。

jdg管規格分別有Φ16、Φ20、Φ25、Φ32、Φ40、Φ50；厚度從0.6mm至1.6mm，具體的使用場景，需要根據不同的要求而定。

以下分別是各個規格的部分價格：（僅供參考）

jdg20管，壁厚1.0mm，3米/條，5.70/條。

jdg20管，壁厚1.2mm，3米/條，7.70/條

jdg25管，壁厚1.0mm，3米/條，7.70/條

jdg25管，壁厚1.2mm，3米/條，10.20/條

jdg32管，壁厚1.0mm，3米/條，10.5/條

jdg32管，壁厚1.5mm，3米/條，20.8/條

電氣圖紙中的JDG代表什么意思

JDG管

JD-緊定式G-鋼管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平

導管)是一種電氣線路最新型保護用導管，連接套管及其金屬附件采用螺釘緊定連接技術組成的電線，無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的最佳選擇。

KBG管

K-扣壓式B-薄壁G-鋼管套接扣壓式薄壁鋼導管（KBG管）：KBG管是近年來開發用于低壓布線工程絕緣電線保護管的，是針對電線管、焊接鋼管管材在作絕緣電線保護管的敷設工程中施工復雜的狀況而研制，具有較好的技術經濟性能。KBG管的推出是建筑電氣線路敷設的一項重大革新。KBG管以其技術先進、結構合理、施工方便等特點，已廣泛運用在全國各地的工程項目中，并得到一致的好評。

它們兩者最大的不同就是連接方式不同，KBG管的連接方式是套接扣壓式，JDG管連接方式是緊定式。

什么是KBG管、JDG管，有什么區別呢?

1.JDG管（套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管）是一種電氣線路最新型保護用導管。連接套管及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，外觀為銀白色或**。

2.JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電氣領域采用新材料、新技術的一項突破性革新。JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線,克服了普通金屬導管的施工復雜，施工損耗大的缺點，同時也解決了PVC管耐火性差、接地困難等問題。由于JDG管材較普通管材成本上有所增加，所以在施工中多局部多用于綜合布線、消防布線等施工。

3.施工工藝：

（1） JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

（2） JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

（3） JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒及終端間距應大于150mm,而小于300mm.

（4） JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。

（5）套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定。

（6）管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。

（7）配管完畢后，為防止異物進入管內，在端頭應做好封堵。

（8）在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

（9）待模板拆除完畢后，應及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。

jdg管是什么管

KBG管與JDG管在咱們的日子中運用比較多的一款建筑材料，可以很好的保護好咱們的電線、電纜，跟著現在裝飾房子越來越多，運用KBG管的數量也越來越多。最近有不少顧客在問KBG管與JDG管的區別是什么？咱們來看看下面的相關的介紹吧。
