焊管國家標準厚度/a_sc焊管國家標準厚度

謝謝大家對焊管國家標準厚度/a問題集合的提問。作為一個對此領域感興趣的人，我期待著和大家分享我的見解和解答各個問題，希望能對大家有所幫助。

文章目錄列表:

1.求國標管壁厚規格
2.焊管規格表尺寸
3.焊接鋼管壁的厚度對照表是什么？

求國標管壁厚規格

高頻焊接鋼管國標壁厚表

品名 規格 材質 價格（元/噸） 漲跌

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3850 +30

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3830 +30

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3700 +30

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3680 +30

焊管 6寸*4.0mm（Φ168*4.0mm） Q215-Q235 3780 +30

焊管 8寸*5.0mm（Φ219*5.0mm） Q215-Q235 3780 +30

焊接鋼管國標壁厚表

品名 規格 材質 價格（元/噸）

焊管 6分*2.5mm（Φ27*2.5mm） Q195-Q215 3730

焊管 1寸*3.0mm（Φ33*3.0mm） Q195-Q215 3750

焊管 1.5寸*3.25mm（Φ48*3.25mm）Q195-Q215 3670

焊管 4寸*3.75mm（Φ114*3.75mm） Q215-Q235 3650

焊管 6寸*4.0mm（Φ168*4.25mm） Q215-Q235 3850

焊管 8寸*5.0mm（Φ219*5.75mm） Q215-Q235 3900

焊接鋼管種類挺多的，直縫電焊鋼管的壁厚允許誤差

高精度 較高精度 普通精度

壁厚4mm +0.10到-0.20 ±0.22 ±10%

這是焊管部分，其它自己再找！

中國國家標準鋼管規格表

（本內容來源.暨更多更詳細的相關資料：五金手冊）

厚度 管重/米 直徑 厚度 管重/米 直徑

159 4 15.29 820 10 199.75

\ 5 18.99 \ 12 239.10

\ 6 22.64 \ 14 278.26

219 4 21.21 920 8 179.92

\ 5 26.39 \ 9 202.19

\ 6 31.52 \ 10 224.41

\ 7 36.60 \ 12 268.70

\ 8 41.63 \ 14 312.79

273 5 33.04 1020 8 199.65

\ 6 39.51 \ 9 224.38

\ 7 45.92 \ 10 249.07

\ 8 52.28 \ 12 298.29

325 5 39.46 \ 14 347.31

\ 6 47.20 \ 16 396.14

\ 7 54.89 \ 18 444.77

\ 8 62.54 1220 10 298.39

\ 9 70.13 \ 12 357.47

\ 10 77.68 \ 14 416.36

377 6 54.89 \ 16 475.05

\ 7 63.87 1420 12 416.66

\ 8 72.80 \ 14 485.41

\ 9 81.67 \ 16 553.96

\ 10 90.50 1620 12 475.84

426 6 62.14 \ 14 554.46

\ 7 72.33 \ 16 632.87

\ 8 82.46 \ 18 711.10

\ 9 92.55 1820 12 535.02

\ 10 102.59 \ 14 623.50

480 6 70.13 \ 16 711.79

\ 7 81.65 \ 18 799.87

\ 8 93.12 \ 20 887.76

\ 9 104.53 2020 14 692.55

\ 10 115.90 \ 16 790.70

529 7 90.11 \ 18 888.65

\ 8 102.78 \ 20 986.40

\ 9 115.41 \ 22 1083.95

\ 10 127.99 2220 16 869.61

630 8 122.71 \ 18 977.42

\ 9 137.82 \ 22 1192.46

\ 10 152.89 \ 24 1299.68

720 8 140.46 2420 16 948.52

\ 9 157.80 \ 18 1066.20

\ 10 175.09 \ 20 1183.68

820 8 160.19 \ 22 1300.96

\ 9 179.99 \ 24 1418.05

焊管規格表尺寸

根據《低壓流體輸送用鍍鋅焊接鋼管》(GB/T3091-93)標準，分普通管與加厚管，其壁厚分別為：

普通管DN15----2.75、DN20-----2.75、DN25-----3.25、DN32------3.25(允許偏差為+12％與-15％)加厚管DN15----3.25、DN20-----3.50、DN25-----4.00、DN32------4.00(允許偏差為+12％與-15％)。

低壓流體輸送用焊接鋼管（GB/T3091-2008）也稱一般焊管，俗稱黑管。是用于輸送水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體和其他用途的焊接鋼管。鋼管接壁厚分為普通鋼管和加厚鋼管；接管端形式分為不帶螺紋鋼管（光管）和帶螺紋鋼管。

擴展資料：

低壓流體輸送用焊接鋼管范圍：

本標準規定了低壓流體輸送用焊接鋼管的尺寸、外形、重量、技術要求、試驗方法、驗收規則、包裝、標志和質量證明書。

本標準適用于水、空氣、采暖蒸汽、燃?xì)獾鹊蛪毫黧w輸送用焊接鋼管。

本標準包括直縫高頻電阻焊（ERW）鋼管、直縫埋弧焊（SAWL）鋼管和螺旋縫埋弧焊（SAWH）鋼管，并對它們的不同要求分別做了標注，未標注的同時適用于直縫高頻電阻焊鋼管、直縫埋弧焊鋼管和螺旋縫埋弧焊鋼管。

百度百科-低壓流體輸送用焊接鋼管

焊接鋼管壁的厚度對照表是什么？

雙擊自動滾屏焊管尺寸規格表外徑／mm?壁厚／mm?O．5?0.6?0.8?1.0?1.2?1.4?1.5?1.6?1.8?2．O?2.2?2.5?2.8?3.0?3.2?3.5?鋼管的理論質量／(kg／m)?5?O．055?0.065?O．083?O．099?8?0.092?O．109?O．142?O．173?O．201?10?0.117?O．139?0.181?0.222?0.260?12?0.142?O．169?O．221?O．271?O．320?O．366?O．388?0.410?13?O．183?0.241?0.296?O．343?0.400?O．425?0.450?14?0.198?O．260?O．321?O．379?O．435?O．462?O．489?15?O．123?0.280?O．345?0.408?O．470?O．499?O．529?16?O．228?O．300?O．370?0.438?0.504?O．536?O．568?17?0.243?O．320?O．395?O．468?0.359?O．573?O．608?18?0.257?0.339?O．419?O．497?O．573?0.610?0.647?19?O．272?O．359?0,444?0.527?0.608?O．647?O．687?20?0.287?0.379?O．469?O．556?O．642?O．684?O．726?0.808?0.888?21?0.399?0.493?0.586?0.677?O．721?O．765?0.852?0.937?22?O．418?O．518?O．616?O．7U?O．758?O．805?O．897?0.986?1.074?25?O．477?O．592?O．704?0.815?O．869?O．923?1.030?1.134?1.237?1.387?28?O．537?O．666?O．793?0.918?O．980?1.0412?1.163?1.282?1.400?1.572?1.740?30?0.576?O．715?0.852?0.987?1.054?1.121?1.252?1.381?1.508?1.695?1.878?1.99732?O．764?0.911?1.065?1.128?1.199?1.341?1.480?1.617?1.1819?2.016?2.14534?O．814?O．971?1.125?1.202?1.278?1.429?1.578?1.725?1.942?2.154?2.29337?O．888?1.059?1.229?1.313?1.397?1.562?1.726?1.888?2.127?2.361?2.515外徑／mm?壁厚／mm?O．5?0.6?O.8?1．O?1.2?1.4?1.5?1.6?1.8?2．O?2.2?2,5?2.8?3.0?3.2?3.5?鋼管的理論質量／(kg／m)?38?0.912?1.089?1.264?1.350?1.436?1.607?1.776?1.942?2.189?2.430?2.589?2.746?2.978?40?O．962?1.148?1.333?1.424?1.515?1.696?1.874?2.051?2.312?2.569?2.737?2.904?3.150?45?1.09?1.30?1.5l?1.61?1.71?1.92?2.12?2.32?2.62?2.91?3.11?3.30?3.58?46?1.33?1.54?1.65?1.75?1.96?2.17?2.38?2.68?2.98?3.18?3.38?3.668?48?1.38?1.6l?1.72?1.83?2.05?2.27?2.48?2.81?3.12?3.33?3.54?3.84?50?1.44?1.68?1.79?1.91?2.14?2.37?2,59?2.93?3.26?3.48?3.69?4．Ol?5l?1.47?1.71?1.83?1.95?2.18?2.42?2.65?2.99?3.33?3.55?3.77?4.10?53?1.53?1.78?1.90?2.03?2.27?2.52?2.76?3.11?3.47?3.70?3.93?4.27?54?1.56?1.82?1.94?2.07?2.32?2.56?2.81?3.17?3.54?3.77?4.01?4.36

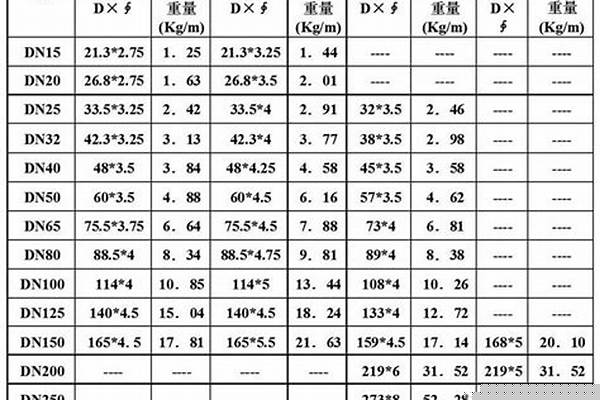

國標焊管及鍍鋅管規格重量表(按GB/T3091—2001標準執行)

規格 外徑mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 鍍鋅管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公稱內徑 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0

（焊管）

31.53 189.18

DN200 8 219.1 6.5

（熱鍍鋅） 36.12 216.72

鍍鋅鋼管常用規格

公稱口徑 外徑 壁厚 鍍鋅管壁黑鐵管增加的重量系數

MM MM MM 普通鋼管 加厚鋼管

6 10.0 2 1.064 1.059

8 13.5 2.75 1.056 1.046

10 17.0 3.50 1.056 1.046

15 21.3 3.15 1.047 1.039

20 26.8 3.40 1.046 1.039

25 33.5 4.25 1.039 1.032

32 42.3 5.15 1.039 1.032

40 48.0 4.00 1.036 1.030

50 60.0 5.00 1.036 1.028

65 75.5 5.25 1.034 1.028

80 88.5 4.25 1.032 1.027

100 114.0 7.00 1.032 1.026

125 140.0 7.50 1.028 1.023

150 165.0 7.50 1.028 1.023

說明：W=C*[0.02466*(D-S)*S]

W--鍍鋅管每米重量：kg/m

C--鍍鋅管比黑鐵管增加的重量系數

D--黑鐵管的外徑

S--黑鐵管的壁厚

W=0.02466*S*(公稱外徑-S)

鍍鋅鋼管每米重量=0.02466x壁厚x（外徑-壁厚）X1.06

鍍鋅管也是鋼材，表面度了一層薄薄得鋅，密度7.85kg/cm3

鋼管的重量=0.25×π×(外徑平方-內徑平方)×L×鋼鐵比重 其中：π = 3.14 L=鋼管長度 鋼鐵比重取7.8 所以， 鋼管的重量=0.25×3.14×(外徑平方-內徑平方)×L×7.8 * 如果尺寸單位取米（M）,則計算的重量結果為公斤（Kg）

鋼的密度為： 7.85g/cm3

鋼材理論重量計算

鋼材理論重量計算的計量單位為公斤（ kg ）。其基本公式為：

W（重量，kg ）=F(斷面積 mm2)×L(長度，m)×ρ(密度，g/cm3)×1/1000

各種鋼材理論重量計算公式如下：

名稱（單位）

計算公式 符號意義 計算舉例

圓鋼 盤條（kg/m）

W= 0.006165 ×d×d

d = 直徑mm

直徑100 mm 的圓鋼，求每m 重量。每m 重量= 0.006165 ×1002=61.65kg

螺紋鋼（kg/m）

W= 0.00617 ×d×d

d= 斷面直徑mm

斷面直徑為12 mm 的螺紋鋼，求每m 重量。每m 重量=0.00617 ×12 2=0.89kg

方鋼（kg/m）

W= 0.00785 ×a ×a

a= 邊寬mm

邊寬20 mm 的方鋼，求每m 重量。每m 重量= 0.00785 ×202=3.14kg

扁鋼

（kg/m）

W= 0.00785 ×b ×d

b= 邊寬mm

d= 厚mm

邊寬40 mm ，厚5mm 的扁鋼，求每m 重量。每m 重量= 0.00785 ×40 ×5= 1.57kg

六角鋼

（kg/m）

W= 0.006798 ×s×s

s= 對邊距離mm

對邊距離50 mm 的六角鋼，求每m 重量。每m 重量= 0.006798 ×502=17kg

八角鋼

（kg/m）

W= 0.0065 ×s ×s

s= 對邊距離mm

對邊距離80 mm 的八角鋼，求每m 重量。每m 重量= 0.0065 ×802=41.62kg

等邊角鋼

（kg/m）

= 0.00785 ×[d （2b – d ）+0.215 （R2 – 2r 2 ）]

b= 邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求20 mm ×4mm 等邊角鋼的每m 重量。從冶金產品目錄中查出4mm ×20 mm 等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（2 ×20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.15kg

不等邊角鋼

（kg/m）

W= 0.00785 ×[d （B+b – d ）+0.215 （R2 – 2 r 2 ）]

B= 長邊寬

b= 短邊寬

d= 邊厚

R= 內弧半徑

r= 端弧半徑

求30 mm ×20mm ×4mm 不等邊角鋼的每m 重量。從冶金產品目錄中查出30 ×20 ×4 不等邊角鋼的R 為3.5 ，r 為1.2 ，則每m 重量= 0.00785 ×[4 ×（30+20 – 4 ）+0.215 ×（3.52 – 2 ×1.2 2 ）]=1.46kg

槽鋼

（kg/m）

W=0.00785 ×[hd+2t （b – d ）+0.349 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求80 mm ×43mm ×5mm 的槽鋼的每m 重量。從冶金產品目錄中查出該槽鋼t 為8 ，R 為8 ，r 為4 ，則每m 重量=0.00785 ×[80 ×5+2 ×8 ×（43 – 5 ）+0.349 ×（82–4 2 ）]=8.04kg

工字鋼（kg/m）

W= 0.00785 ×[hd+2t （b – d ）+0.615 （R2 – r 2 ）]

h= 高

b= 腿長

d= 腰厚

t= 平均腿厚

R= 內弧半徑

r= 端弧半徑

求250 mm ×118mm ×10mm 的工字鋼每m 重量。從金屬材料手冊中查出該工字鋼t 為13 ，R 為10 ，r 為5 ，則每m 重量= 0.00785 ×[250 ×10+2 ×13 ×（118 –10 ）+0.615 ×（102 –5 2 ）]=42.03kg

鋼板（kg/m2）

W= 7.85 ×d

d= 厚

厚度 4mm 的鋼板，求每m2 重量。每m2 重量=7.85 ×4=31.4kg

鋼管（包括無縫鋼管及焊接鋼管（kg/m）

W= 0.02466 ×S （D – S ）

D= 外徑

S= 壁厚

外徑為60 mm 壁厚4mm 的無縫鋼管，求每m 重量。每m 重量= 0.02466 ×4 ×（60 –4 ）=5.52kg

好了，關于“焊管國家標準厚度/a”的話題就到這里了。希望大家通過我的介紹對“焊管國家標準厚度/a”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
