sc管的國標厚度

文章來源：http://m.isinai.cn 發布時間：2024-06-14 08:50:44 瀏覽次數：22

sc管的國標厚度/a_sc管的國標厚度

希望我能夠回答您有關sc管的國標厚度/a的問題。我將根據我的知識庫和研究成果回答您的問題。

文章目錄列表:

1.建筑電氣專業SC管,即黑鐵管、焊接管；這個套管材料的壁厚標準規范是多少？感覺什么規范、標準驗收？
2.SC焊接鋼管，PVC電線管，JDG薄壁熱鍍鋅電線管壁厚規格各是多少？
3.sc16、sc20、sc32、sc40焊接鋼（消費預埋用）管壁厚國標是多少？

建筑電氣專業SC管,即黑鐵管、焊接管；這個套管材料的壁厚標準規范是多少？感覺什么規范、標準驗收？

民用建筑電氣設計規范JGJ-2008 8.3.2明敷于潮濕場所或埋地敷設的金屬導管，應采用管壁厚度不小于2.0mm的鋼導管。明敷或暗敷于干燥場所的金屬導管宜采用管壁厚度不小于1.5mm的電線管。

SC焊接鋼管，PVC電線管，JDG薄壁熱鍍鋅電線管壁厚規格各是多少？

標準為《普通碳素鋼電線套管》。

標準《普通碳素鋼電線套管》為工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。

普通碳素鋼電線套管要求如下：公稱尺寸/mm外徑/mm外徑允許偏差/mm壁 厚/mm壁厚允許偏差/mm1312.70±O.201.60±0.15O.4381615.88±O.201.60±O.15O.5811919.05±O.251.80±0.200.7662525.40±O.251.80±0.201.O483231.75±O.25。

擴展資料：

鋼管設置要求規定：

1、在生產過程中，由于實際尺寸難于達到公稱尺寸要求，即往往大于或小于公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值，差值為正值的叫正偏差，差值為負值的叫負偏差。

2、為了控制橢圓度，鋼管標準中規定了橢圓度的允許指標，規定為不超過外徑公差的80%（經供需雙方協商后執行）。

3、為了控制不均勻性，在鋼管標準中規定了壁厚不均的允許指標，規定不超過壁厚公差的80%（經供需雙方協商后執行）。

百度百科-普通碳素鋼電線套管

sc16、sc20、sc32、sc40焊接鋼（消費預埋用）管壁厚國標是多少？

問題比較寬泛。

1、SC焊接鋼管，表示導線穿焊接鋼管敷設。如SC20，表示導線采用DN20的低壓流體焊接鋼管作為保護管敷設，DN20表示此鋼管的公稱通徑是20mm（系列值，實際內徑略有差別）。SC是普通焊接鋼管，暗敷，一般管壁都是比較厚的，S代表管材，C代表敷設方式。通常不小于3mm；

2、PVC穿線管，公稱外徑分別為：16、20、25、32、40的產品厚度如下：

（1）16外徑的輕、中、重厚度分別為：1.00（輕，允許差+0.15）、1.20（中，允許差+0.3）、1.6（重，允許差+0.3）。

（2）20外徑的中、重（沒有輕型的）厚度分別為：1.25（中，允許差+0.3）、1.8（重，允許差+0.3）。

（3）25外徑的中、重（沒有輕型的）厚度分別為：1.50（中，允許差+0.3）、1.9（重，允許差+0.3）。

（4）32外徑的輕、中、重厚度分別為：1.40（輕，允許差+0.3）、1.80（中，允許差+0.3）、2.4（重，允許差+0.3）。

（5）40外徑的輕、中、重厚度分別為：1.80（輕、中型，允許差+0.3）、2.0（重，允許差+0.3）。

3、JDG鍍鋅鋼管

JDG有1.2和1.6壁厚的區別，1.6可以用作預埋和吊頂內敷設，1.2只能吊頂內敷設。

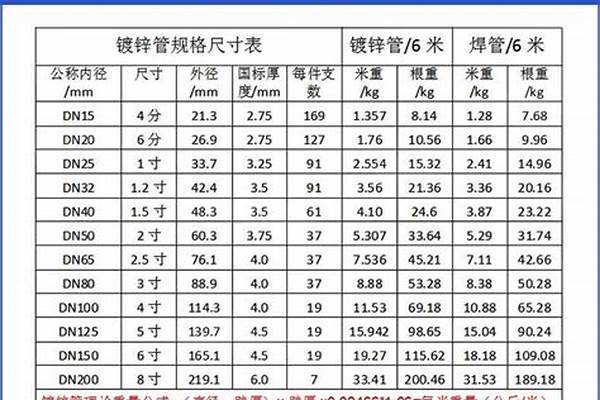

如圖所示：

1.?焊接鋼管、鍍鋅焊接鋼管的通常長度為4~12m，鍍鋅后鋼管重量按上表×c（鍍鋅管比非鍍管增加的重量系數）計算。

2．在圖紙中仍然按照原有scxx標注，材料表按照本示例開列，并在備注欄中寫出對應的scxx。

3.?詳細內容可查閱gb/t3091-2008《低壓流體輸送用焊接鋼管》。

擴展資料：

根據國家標準圖集《建筑電氣工程設計常用圖形和文字符號》（00DX001）中的規定：SC—表示導線穿焊接鋼管敷設。

SC是國標規定的線路敷設方式字母代號之一，表示導線是穿鋼管敷設（低壓流體焊接鋼管），SC70表示導線采用DN70的低壓流體焊接鋼管作為保護管敷設，DN70表示此鋼管的公稱通徑是70mm，指鋼管公稱內徑是70mm（系列值，實際內徑略有差別）。

SC是普通焊接鋼管，等于水專業的DNSC是焊接鋼管暗敷，一般管壁都是比較厚的，S代表管材，C代表敷設方式，TC代表電線管暗敷了管壁較薄。

百度百科-sc（管材名稱）

好了，今天關于“sc管的國標厚度/a”的探討就到這里了。希望大家能夠對“sc管的國標厚度/a”有更深入的認識，并且從我的回答中得到一些幫助。
