sc鋼管國標厚度/a_sc鋼管國標厚度表

大家好，今天我想和大家分享一下我在“sc鋼管國標厚度/a”方面的經驗。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓我們一起來學習吧。

文章目錄列表:

1.sc16、sc20、sc32、sc40焊接鋼（消費預埋用）管壁厚國標是多少？
2.鍍鋅電線管國標標準厚度是多少？
3.建筑電氣施工圖中的SC管應執行哪個標準確定壁厚！？

sc16、sc20、sc32、sc40焊接鋼（消費預埋用）管壁厚國標是多少？

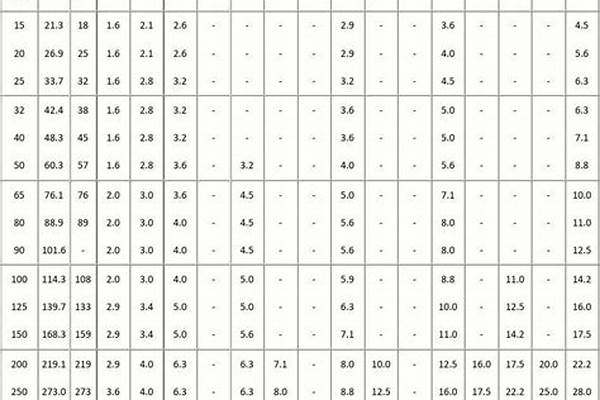

如圖所示：

1.?焊接鋼管、鍍鋅焊接鋼管的通常長度為4~12m，鍍鋅后鋼管重量按上表×c（鍍鋅管比非鍍管增加的重量系數）計算。

2．在圖紙中仍然按照原有scxx標注，材料表按照本示例開列，并在備注欄中寫出對應的scxx。

3.?詳細內容可查閱gb/t3091-2008《低壓流體輸送用焊接鋼管》。

擴展資料：

根據國家標準圖集《建筑電氣工程設計常用圖形和文字符號》（00DX001）中的規定：SC—表示導線穿焊接鋼管敷設。

SC是國標規定的線路敷設方式字母代號之一，表示導線是穿鋼管敷設（低壓流體焊接鋼管），SC70表示導線采用DN70的低壓流體焊接鋼管作為保護管敷設，DN70表示此鋼管的公稱通徑是70mm，指鋼管公稱內徑是70mm（系列值，實際內徑略有差別）。

SC是普通焊接鋼管，等于水專業的DNSC是焊接鋼管暗敷，一般管壁都是比較厚的，S代表管材，C代表敷設方式，TC代表電線管暗敷了管壁較薄。

百度百科-sc（管材名稱）

鍍鋅電線管國標標準厚度是多少？

sc焊接鋼管國標壁厚應是4mm，加厚是5mm。

焊接鋼管也稱焊管，是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管，一般定尺6米。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備投資少，但一般強度低于無縫鋼管。

焊接鋼管用于石油鉆采和機械制造業等；爐焊管可用作水煤氣管等，大口徑直縫焊管用于高壓油氣輸送等；螺旋焊管用于油氣輸送、管樁、橋墩等。

擴展資料：

國標焊接鋼管執行的標準為國標，主要的標準有GB/T3091-1993（低壓流體輸送用鍍鋅焊接鋼管），GB/T9711-2008，一般低壓流體輸送，用螺旋縫埋弧焊鋼管SY5037-2000。

國標焊接鋼管主要使用的材質Q235A，Q235B、Q235C、20#、Q345（16Mn）、L245(B)、L290（X42）、L320（X46）、L360（X52）、L390(X56)、L415(X60)、L450(X65)、L485(X70)、L555(X80)。

參考資料：

百度百科-焊接鋼管

建筑電氣施工圖中的SC管應執行哪個標準確定壁厚！？

根據《低壓流體輸送用鍍鋅焊接鋼管》(GB/T3091-93)標準，分普通管與加厚管，其壁厚分別為：

普通管DN15----2.75、DN20-----2.75、DN25-----3.25、DN32------3.25(允許偏差為+12％與-15％)加厚管DN15----3.25、DN20-----3.50、DN25-----4.00、DN32------4.00(允許偏差為+12％與-15％)。

低壓流體輸送用焊接鋼管（GB/T3091-2008）也稱一般焊管，俗稱黑管。是用于輸送水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體和其他用途的焊接鋼管。鋼管接壁厚分為普通鋼管和加厚鋼管；接管端形式分為不帶螺紋鋼管（光管）和帶螺紋鋼管。

擴展資料：

低壓流體輸送用焊接鋼管范圍：

本標準規定了低壓流體輸送用焊接鋼管的尺寸、外形、重量、技術要求、試驗方法、驗收規則、包裝、標志和質量證明書。

本標準適用于水、空氣、采暖蒸汽、燃?xì)獾鹊蛪毫黧w輸送用焊接鋼管。

本標準包括直縫高頻電阻焊（ERW）鋼管、直縫埋弧焊（SAWL）鋼管和螺旋縫埋弧焊（SAWH）鋼管，并對它們的不同要求分別做了標注，未標注的同時適用于直縫高頻電阻焊鋼管、直縫埋弧焊鋼管和螺旋縫埋弧焊鋼管。

百度百科-低壓流體輸送用焊接鋼管

標準為《普通碳素鋼電線套管》。

標準《普通碳素鋼電線套管》為工業與民用建筑、安裝機器設備等電氣安裝工程中用于保護電線的鋼管。

普通碳素鋼電線套管要求如下：公稱尺寸/mm外徑/mm外徑允許偏差/mm壁 厚/mm壁厚允許偏差/mm1312.70±O.201.60±0.15O.4381615.88±O.201.60±O.15O.5811919.05±O.251.80±0.200.7662525.40±O.251.80±0.201.O483231.75±O.25。

擴展資料：

鋼管設置要求規定：

1、在生產過程中，由于實際尺寸難于達到公稱尺寸要求，即往往大于或小于公稱尺寸，所以標準中規定了實際尺寸與公稱尺寸之間允許有一差值，差值為正值的叫正偏差，差值為負值的叫負偏差。

2、為了控制橢圓度，鋼管標準中規定了橢圓度的允許指標，規定為不超過外徑公差的80%（經供需雙方協商后執行）。

3、為了控制不均勻性，在鋼管標準中規定了壁厚不均的允許指標，規定不超過壁厚公差的80%（經供需雙方協商后執行）。

百度百科-普通碳素鋼電線套管

好了，今天我們就此結束對“sc鋼管國標厚度/a”的講解。希望您已經對這個主題有了更深入的認識和理解。如果您有任何問題或需要進一步的信息，請隨時告訴我，我將竭誠為您服務。
