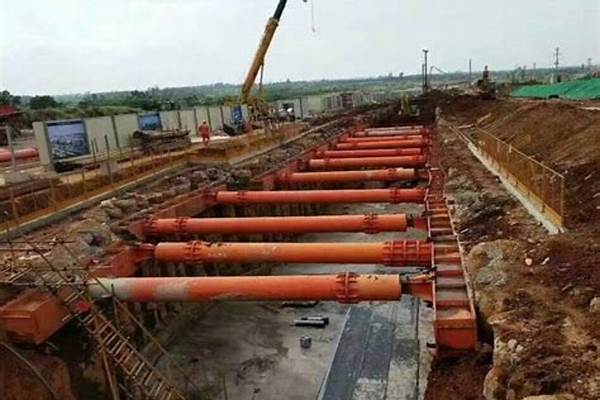

鋼管內支撐_鋼管內支撐架搭設示意圖

文章來源：http://m.isinai.cn 發布時間：2024-04-20 15:37:53 瀏覽次數：26

鋼管內支撐_鋼管內支撐架搭設示意圖

您對鋼管內支撐感興趣，我可以提供一些關于它的背景和特點的信息，以以以及一些相關的資源和建議。

文章目錄列表:

1.扣件式鋼管腳手架自由端高度是多少
2.基坑中鋼管支撐換撐和內支撐是不是一樣
3.基坑支撐結構分為內支和外拉錨！各是什么意思呢？
4.基坑工程內支撐系統設計計算？

扣件式鋼管腳手架自由端高度是多少

扣件式腳手架的自由端高度是看情況，扣件式腳手架用于外腳手架防護的話，腳手架頂端的自由端高度不得超過1.5米高。

用于內模板支撐架的情況下，內腳手架頂部應設置U型頂托，這里有兩點，是U型頂托的自由絲桿長度不得大于250mm高，第二是最頂部的一道水平桿至立桿頂 的距離不得大于650mm（包括U型頂托）。

基坑中鋼管支撐換撐和內支撐是不是一樣

模板安裝時應注意哪些事項

1．構件的連接應盡量緊密，以減小支架變形。使沉降量符合預計數值。　

2．為保證支架穩定，應防止支架與腳手架和便橋接觸。　

3．模板的接縫必須密合，如有縫隙須塞堵嚴實，以防跑漿。　

4．建筑物外露面的模板應涂石灰乳漿、肥皂水或無色潤滑油等潤滑劑。　

5．為減少現場施工的安裝和拆卸工作和便于周轉使用，支架和模板應盡量作成裝配式組件或塊件。　

6．鋼制支架宜制成裝配式常備構件，時應特別注意構件外形尺寸的準確性，一般應使用樣板。　

7．模板應用內撐支撐，用對拉螺栓銷緊，內撐有鋼管內撐、鋼筋內撐、塑料膠管內撐。

基坑支撐結構分為內支和外拉錨！各是什么意思呢？

深基坑工程中所說的換撐，指在特定的條件下采用的技術措施來逐步取代發揮臨時支撐作用的內支撐結構體系，從而保證臨時性內支撐拆除后，工程能安全保質地繼續進行"其實質是應力的安全有序的調整)轉移和再分配。地下室基坑底面做一圈砼墊層,對防止基坑位移能起作用，墊層厚度不能太小，寬度不能太寬。

基坑工程內支撐系統設計計算？

內支是指基坑內設置支撐系統，即用鋼管支撐、型鋼支撐或鋼筋混凝土支撐對圍護結構進行支撐。外拉錨是指利用錨索對基坑圍護結構進行支撐的，保證基坑圍護結構有足夠的強度剛度確保基坑開挖施工。

一、內支撐體系的構成

基本構件：支護樁（墻）、圍檁、水平支撐、鋼立柱、立柱樁。

二、支撐系統的設計

支撐系統的設計應包含內容：

支撐的結構型式(支撐材料的挑選) ；支撐結構體系的布置 ；水平支撐的豎向設置 ；斜撐體系的豎向布置 ；支撐節點的構造 ；水平支撐體系的設計計算 ；豎向支撐體系的設計計算；坑內被動區加固設計計算 ；換撐設計；

1、支撐的結構型式(支撐材料的挑選)

1）支撐結構可采用鋼支撐；

優點：自重輕、安裝和拆除方便、施工速度快、可以重復利用（環保、綠色）。且安裝后能立即發揮支撐作用，減少由于時間效應而增加的基坑位移是十分有效的。

缺點：節點構造和安裝相對比較復雜，施工質量和水平要求較高。適用于對撐、角撐等平面形狀簡單的基坑。

2）支撐結構可采用鋼筋混凝土支撐；

優點：剛度大，整體性好，布置靈活，適應于不同形狀的基坑，而且不會因節點松動而引起基坑位移，施工質量容易得到保證。

缺點：現場和養護時間較長，拆除工程量大，支撐材料不能重復利用。

3）支撐結構可采用鋼支撐與鋼筋混凝土支撐的組合；

鋼支撐和鋼筋混凝土支撐的10點區別

鋼支撐

鋼筋混凝土支撐

材料

采用鋼管或型鋼

鋼筋混凝土

施工

預制后現場拼裝

現場澆筑

節點

焊接或螺旋連接

一次澆筑而成

適應性

適用于對撐布置方案，平面布置變化受限制；只能受壓，不能受拉，不宜用作深基坑的道支撐

易于通過調整斷面尺寸和平面布置形式為施工留出較大的挖土空間，既能受壓，又能受拉，亦經得起施工設備的撞擊

對布置的限制

荷載水平低，支撐在豎向和水平向的間距都比較小

荷載水平高，布置不受限制，可放大截面尺寸使其能夠滿足較大間距的要求

支撐的形成

安裝結束時即已形成支撐作用，還可以用千斤頂施加軸力以調整圍護結構的變形

混凝土結硬以后才能整體形成支撐作用，混凝土收縮變形大，影響支撐內力的增長

重復使用的可能性

在等寬度的溝渠開挖時可做成工具式重復使用，但在建筑基坑中因尺寸各異難以實現重復使用的要求

無法重復使用

支撐的利用或拆除

拆除方便，但無法在性結構中使用

在圍護結構兼作性結構的一部分時鋼筋混凝土支撐可以作為性結構的構件；但如不作為性構件，則拆除工作量比較大

支撐體系的剛度與變形

剛度小，整體變形大

剛度大，整體變形小

支撐體系的穩定性

穩定性主要是看現場拼裝的質量，包括節點軸線的對中精度、桿件受力的偏心程度以以以及節點連接的可靠性，個別節點的失穩會引起整體破壞

現澆的鋼筋混凝土體系節點牢固，支撐體系的穩定性可靠

4）選型時應考慮的：

1、基坑的平面形狀、尺寸和開挖深度；2、基坑周邊環境條件； 3、圍護結構（樁、墻）的型式； 4、土方開挖與支撐安裝工序； 5、支撐拆除方式； 6、主體結構的設計與施工要求。

2、支撐結構體系的布置

內支撐結構可采用水平支撐體系或豎向斜撐體系。水平支撐體系一般來說由圍檁、水平支撐和立柱三部分組成；豎向斜撐體系一般來說由圍檁、斜撐和斜撐基礎等構件組成。

1）內支撐的結構選型與布置應考慮基坑形狀、開挖深度、周圍環境以以及施工順序等，并盡可能對稱、均勻布置。

水平支撐可采用由對撐、角撐、圓環撐、邊桁架以以及連系桿件等結構型式組成的平面結構。

2）支撐桿件宜避開主體地下結構的墻、柱等豎向構件。不應妨礙地下室主體結構施工。

3）水平支撐應在同一平面內形成整體，上、下各道支撐桿件的中心線宜布置在同一豎向平面內。

4）水平支撐的立柱宜盡量設置在支撐的節點處。支撐的平面布置應有利于利用工程樁作為支撐立柱。

5）支撐的平面布置應盡量便于土方開挖。

6）大型深基坑，支撐的平面布置應有利于主體結構分區分片施工，有利于基坑中主樓的施工。

7）支撐桿件相鄰水平距離應確保支撐系統整體變形和支撐構件承載力在要求范圍內，即支撐的平面布置應有利于支撐桿件的設計。當支撐系統采用鋼砼圍檁時，間隔一般為8.0~10.0m。當采用鋼圍檁時，支撐點間距不宜大于4m；當相鄰支撐之間的水平距離較大時，應在支撐端部兩側與圍檁之間設置八字撐，八字撐宜左右對稱，與圍檁的夾角不宜大于60度。

8）基坑平面設計應盡量避免出現陽角，當不可避免時，應作加強設計。
