jdg20線管國標厚度對照表_jdg20線管壁厚

大家好，今天我想和大家探究一下“jdg20線管國標厚度對照表”的應用場景。為了讓大家更好地理解這個問題，我將相關資料進行了分類，現在就讓一起來探究吧。

文章目錄列表:

1.鍍鋅jdg穿線管國標厚度規范？
2.JDG20管壁厚度標準是多少？
3.怎么表示鍍鋅線管規格型號表？
4.鍍鋅電線管國標標準厚度是多少？
5.jdg線管國標厚度對照表 jdg線管的規格以以及保養

鍍鋅jdg穿線管國標厚度規范？

JDG管也稱為“套接緊定式鋼導管電線管”，所以查看JDG管壁厚國標標準可以參考《套接緊定式鋼導管電線管路施工以及驗收規程CECS_120-2007》該標準。

1、JDG管國際標準壁厚標準1.6mm，允許偏差正負±0.15mm，厚度到達1.45就算國際標準了，不過目前市場上面用1.5mm得JDG管也比較多，明敷暗敷都可用，也能夠預埋用了。JDG管國際標準壁厚均勻在1.2-1.6mm之間。

2、JDG管型號上已注明外徑與壁厚；如：JDG16-1.2，JDG25-1.6；外徑+壁厚。

JDG鍍鋅穿線管規格主要有：Φ16、Φ20、Φ25、Φ32、Φ40、Φ50，其間Φ16的jdg穿線管的國標厚度是1.5mm，其他的jdg穿線管國際標準厚度都是1.6mm。

JDG20管壁厚度標準是多少？

法律分析：JDG套接緊定式鋼導管材除了Φ16管國標壁厚(S)是1.5mm，Φ20、Φ25、Φ32、Φ40、Φ50國標壁厚(S)為1.6mm，厚度允許偏差為：±0.15mm。

法律依據：國家標準規范：《套接緊定式鋼導管電線管路施工以及驗收規程CECS_120-2007》規定：A.0.1上注明，JDG套接緊定式鋼導管材除了Φ16管國標壁厚(S)是1.5mm，Φ20、Φ25、Φ32、Φ40、Φ50國標壁厚(S)為1.6mm，厚度允許偏差為：±0.15mm。

怎么表示鍍鋅線管規格型號表？

JDG電線鋼導管：

JDG鋼導管這種修建管材，能夠很好維護好電路，在房子裝修、商業鋪設電路時經常會用到。

JDG鋼導管是一種電氣線路最新型維護用導管，銜接套管以及其金屬附件選用螺釘緊定銜接技能組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷防腐性較強的電線管路。

1、JDG鋼導管是一種電線穿線管，就像塑料穿線管PVC電線管一樣。但是JDG管是鋼管，而PVC是塑料管。

2、JDG鋼導管選用的是鍍鋅鋼管和薄壁鋼管，適用于智能樓宇修建歸納布線體系。

3、JDG鋼導管是替代PVC管和SC管等各類傳統電線導管的換代產品，是修建電氣選用比較廣的新材料、突破傳統的線管。

JDG為緊定式鍍鋅薄壁電線鋼導管，其銜接靠管件頂絲頂緊管道，到達緊密連接。

JDG20管壁厚國家標準參考于工程建設標準化協會標準《套接緊定式鋼導管電線管路施工以及驗收規程CECS 120 :2007》附錄A

JDG20管厚度標準如下：

JDG外徑允許偏差0-0.30毫米；

JDG壁厚需達到1.60毫米；

JDG壁厚允許偏差正負0.15毫米；

JDG長度需達到4000毫米；

JDG長度允許偏差正負5.00毫米；

4.0.14套接緊定式鋼導管電線管路暗敷設時,管路固定點應牢固,且應符合下列規定:

1、敷設在鋼筋混凝土墻以及樓板內的電線管路,緊貼鋼筋并與鋼筋綁扎固定。直線敷設時,固定點間距不大于1000毫米。當電線管路有連接處時,連接處兩端各100～200毫米處增設固定點.。當電線管路進入盒體時,在盒體外側150～200毫米 處,增設固定點。

2、敷設在磚墻、酥體墻內的電線管路,垂直敷設剔槽時寬度不宜大于管外徑的5毫米,固定點間距不大于1000毫米,在連接點外側200毫米處,增設固定點。

3、敷設在混凝土板上的電線管路平順,固定點間距不大于1000毫米。

4.敷設在以石膏板等板材為墻體內的電線管路,直線敷設時,固定點間距不大于1000毫米,在端部150～300毫米處,增設固定點。

4,0.15套接緊定式鋼導管電線管路講人落地式箱(柜)時,排列應整齊,管口應高出配電箱(柜)基礎面50～80毫米

4.0.16套接緊定式鋼導管電線管路進人盒(箱)處,應順直,且應采用專用接頭固定。

4.0.17 套接緊定式鋼導管電線管路與其他管路間的最小距離，應符合表4.0.17的規定:

注:1對蒸汽管路,當管外包隔熱層后,上、下平行距離可減至200毫米，2當不能滿足上述最小間距時,應采取隔熱措施。

JDG電線鋼導管

JDG鋼導管這種修建管材，能夠很好維護好電路，在房子裝修、商業鋪設電路時經常會用到。

JDG鋼導管是一種電氣線路最新型維護用導管，銜接套管以及其金屬附件選用螺釘緊定銜接技能組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷防腐性較強的電線管路。

1、JDG鋼導管是一種電線穿線管，就像塑料穿線管PVC電線管一樣。但是JDG管是鋼管，而PVC是塑料管。

2、JDG鋼導管選用的是鍍鋅鋼管和薄壁鋼管，適用于智能樓宇修建歸納布線體系。

3、JDG鋼導管是替代PVC管和SC管等各類傳統電線導管的換代產品，是修建電氣選用比較廣的新材料、突破傳統的線管。

JDG為緊定式鍍鋅薄壁電線鋼導管，其銜接靠管件頂絲頂緊管道，到達緊密連接。

鍍鋅電線管國標標準厚度是多少？

JDG鍍鋅穿線管規格型號標準參考于工程建設標準化協會標準《CECS120:2007套接緊定式鋼導管電線管路施工以及驗收規程》

JDG鍍鋅穿線管規格型號標準如下：

規格（Φ）：16 、20、25、32、40、50

外徑（D）：16mm、20mm、25mm、32mm、40mm、50mm

只有Φ16壁厚（S）：1.5mm

其他規格壁厚（S）1.6mm

壁厚允許偏差（S）：正負0.15mm

Φ16、Φ20、Φ25外徑允許偏差：omm到負0.30mm

Φ32、Φ40外徑允許偏差：omm到負0.40mm

Φ50外徑允許偏差：omm到負0.50mm

（JDG管又稱為“套接緊定式鍍鋅鋼導管”）

KBG鍍鋅穿線管規格型號標準參考于工程建設標準化協會標準《套接扣壓式薄壁鋼導管電線管路施工以及驗收規范CECS100:98》

KBG鍍鋅穿線管規格型號標準如下：

規格（Φ）：16 mm、20mm、25mm、32mm、40mm

外徑（D）：16mm、20mm、25mm、32mm、40mm

壁厚（S）：1.0mm、1.0mm、1.2mm、1.2mm、1.2mm

Φ16、Φ20壁厚允許偏差：正負0.08mm

Φ25、Φ32、Φ40壁厚允許偏差：正負0.10mm

Φ16、Φ20外徑允許偏差：omm到負0.30mm

Φ25、Φ32、Φ40外徑允許偏差：omm到負0.40mm

（KBG管又稱為“套接扣壓式鍍鋅鋼導管”）

jdg線管國標厚度對照表 jdg線管的規格以以及保養

《低壓流體輸送用鍍鋅焊接鋼管》(GB/T3091-93)標準，分普通管與加厚管，其壁厚分別為：

普通管DN15----2.75、DN20-----2.75、DN25-----3.25、DN32------3.25(允許偏差為+12％與-15％)加厚管DN15----3.25、DN20-----3.50、DN25-----4.00、DN32------4.00(允許偏差為+12％與-15％)。

低壓流體輸送用焊接鋼管（GB/T3091-2008）也稱一般焊管，俗稱黑管。是用于輸送水、煤氣、空氣、油和取暖蒸汽等一般較低壓力流體和其他用途的焊接鋼管。鋼管接壁厚分為普通鋼管和加厚鋼管；接管端形式分為不帶螺紋鋼管（光管）和帶螺紋鋼管。

擴展資料：

低壓流體輸送用焊接鋼管范圍：

本標準規定了低壓流體輸送用焊接鋼管的尺寸、外形、重量、技術要求、試驗、驗收規則、包裝、標志和質量證明書。

本標準適用于水、空氣、采暖蒸汽、燃?xì)獾鹊蛪毫黧w輸送用焊接鋼管。

本標準包括直縫高頻電阻焊（ERW）鋼管、直縫埋弧焊（SAWL）鋼管和螺旋縫埋弧焊（SAWH）鋼管，并對它們的不同要求分別做了標注，未標注的同時適用于直縫高頻電阻焊鋼管、直縫埋弧焊鋼管和螺旋縫埋弧焊鋼管。

百度百科-低壓流體輸送用焊接鋼管

裝修施工的時候是會把電線作進一步的保護的，這樣是可以增加電線的使用壽命，以以及防止電線在墻內出現不確定的問題，需要換線的時候方便一些的，會用jdg線管將電線進行保護。

裝修 施工的時候是會把電線作進一步的保護的，這樣是可以增加電線的使用壽命，以以及防止電線在墻內出現不確定的問題，需要換線的時候方便一些的，會用jdg線管將電線進行保護，畢竟現在的線都是從墻內走的隱線，關于jdg線管國標厚度對照表以以及jdg線管的規格以以及保養？

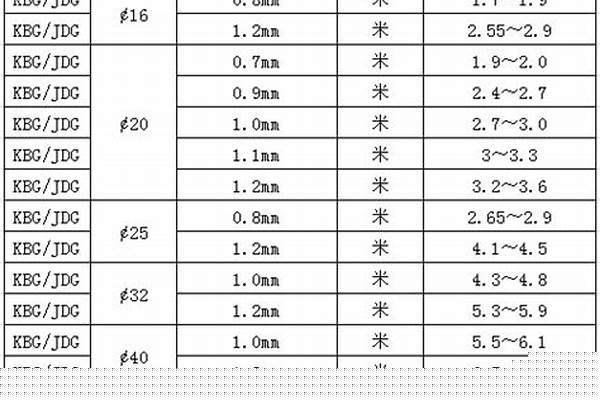

jdg線管國標厚度對照表

JDG管國標壁厚標準1．6mm，其余1．2mm；能夠有正負?0．15地下差，一切厚度到達1．45就好了，回不過目前市場上面用1．5mm得JDG管也比較多，明敷暗敷都可用，也能夠預埋用了。JDG管國標壁厚均勻在1．2－1．6mm之間。

1、JDG管國標壁厚標準1．6mm，允許偏差正負?0．15mm，厚度到達1．45就算國標了，不過目前市場上面用1．5mm的JDG管也比較多，明敷暗敷都可用，也能夠預埋用了。JDG管國標壁厚均勻在1．2－1．6mm之間。

2、JDG管型號上已注明外徑與壁厚；如：JDG16－1．2，JDG25－1．6；外徑＋壁厚，這種材料在裝修中用的多。

3、jdg管技術標準《G20041．1－2005電氣安裝用導管系統第1部分》執行；驗收標準《套接緊定式鋼導管 電線管 路施工以及驗收CECS＿120－2007》

jdg線管的規格以以及保養

1、JDG鍍鋅穿線管規格主要有：?16、?20、?25、?32、?40、?40，其間?16的jdg穿線管的國標厚度是1．5mm，其他的jdg穿線管國標厚度都是1．6mm。

2、如今JDG管使用廣泛，直接代替了傳統連接方式的SC管和PVC管，作為一款新型導線管，市場越來越多挑選，很多小型廠家都有在生產制造JDG管，導致偷工減料的事件越來越多，弄亂市場，在驗收時以《套接緊定式鋼導管電線管路施工以及驗收規程CECS＿120－2007》該標準為準。

3、JDG管正確保養，用JDG金屬穿線管時要正確使用，不要不按使用規范使用，這樣很容易損壞本產品。安裝產品時要注意所選的位置，不要選到不合適的位置，這樣對產品的維護也是做不到好的，這是要注意的。

4、使用中發現產品有損壞時，要立即進行修理，這樣就不會出現其他問題了，而且對產品的以及時維修也能做得很好，產品的壽命與的維修是分不開的，出現問題時要立即進行修理，這樣的使用壽命也能延長。

jdg線管國標厚度對照表都是一樣的，這樣在施工的時候只要挑選適合的就可以了，而關于jdg線管的規格以以及保養的問題，看完今天的解答那也是非常清晰的，那些裝修的時候不知道該如何挑選的人看看今天的這兩個問題，就什么都明白了，問題也就解決了。

好了，今天關于“jdg20線管國標厚度對照表”的話題就講到這里了。希望大家能夠通過我的對“jdg20線管國標厚度對照表”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
