jdg管與kbg管sc的區別_sc與jdg 以以及kbg管的區別是什么

在接下來的時間里，我將盡力為大家解答關于jdg管與kbg管sc的區別的問題，希望我的回答能夠給大家?guī)硪恍┧伎肌ｊP于jdg管與kbg管sc的區別的話題，開始講解吧。

文章目錄列表:

1.jdg管、 SC管、KBG管 的區別
2.jdg熱鍍鋅穿線管與sc的區別在哪？
3.JDG電線管和KBG電線管有什么不同啊？
4.JDG管和SC管的區別
5.jdg與kbg與sc

jdg管、 SC管、KBG管 的區別

jdg管是鍍鋅鋼管嗎？

JDG管也是一種電線穿線管，在的生活中有很多地方都會用到。我了解到，不少消費者都會混淆JDG管和鍍鋅管。下面看看JDG和鍍鋅管一樣嗎？

jdg管和鍍鋅鋼管的區別：

jdg管并不是鍍鋅鋼管。鍍鋅鋼管要厚很多，國標是2.75mm厚而JDG管的國標是1.6mm厚度，允許偏差±0.15mm厚，但是現在工地上都用JDG電線管代替鍍鋅鋼管因為造價要便宜，安裝便捷，減省人工成本。

JDG管與鍍鋅管不是同一類型的，熱鍍鋅鋼管屬于厚壁的，并且可以放于室外也不會生銹的。JDG是薄壁的，并且不能用于露天的室外。

JDG管怎么挑選？

1、 優質的鋼管十分堅硬，不宜被刮壞。

2、 劣質的金屬穿線管其截面普通都是呈現橢圓外形的。

3、 經常呈現折疊現象，則證明為劣質。

4、 好的JDG管的內部直徑大小不會有大的變化。

5、 優質JDG管的組成里雜物的含量很低，所以會有很高的剛密度。

jdg管和鍍鋅管嚴格說不能混為一談，經過上面的大家都清楚了。電線是通電的必要工具，而用電則要留意安全問題，JDG管能夠很好的防止電線火災的發生。

jdg熱鍍鋅穿線管與sc的區別在哪？

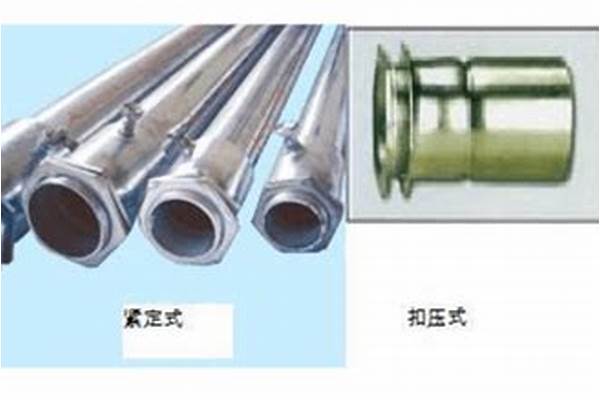

扣壓緊定與套接緊定

KGB管壁厚與JDG有很大區別，JDG除了16的管壁厚為1.2以外，其余全部為1.6。KBG管壁厚和管大小有關。 大于16的也有1.2的，更有的1.0的也有。

KBG管是SC管的更新?lián)Q代產品，所以只需要考慮PVC管和KBG管 很多情況下兩者都可以用 但是做人防和消防的配電、弱電管線用KBG管 特別出入人防防護區的KBG管要求壁厚不小于2.5mm。

SC為焊接鋼管,在明敷設時（包括地埋）內外壁要做防腐處理，SC是規范上的焊管，而且是厚壁的，壁厚一般來說不小于3mm，SC 是厚壁鍍鋅鋼管，用于地下室電氣敷管。

TC 是電工管，用于地上電氣敷管，兩種管在混凝土暗敷時均不用做內防腐。

kbg套接扣壓式電冷鍍鋅鋼導線管，采用優質冷軋帶鋼，經高精度焊管機高頻焊接而成，雙面鍍鋅保護，壁厚均勻，焊縫光滑，管口邊緣平滑無毛刺，穿線安全快速 。特點以薄代厚重量輕，，有效降低工程造價，搬運方便,內焊縫光滑,防火、防觸電能力好，屏蔽性能和抗干擾性能好,可用于通訊.控制.布線穿管.產品分kbg鍍鋅白管和kbg鍍鋅彩管。

KBG套接扣壓式電冷鍍鋅鋼導線管，采用優質冷軋帶鋼，經高精度焊管機高頻焊接而成，雙面鍍鋅保護，壁厚均勻，焊縫光滑，管口邊緣 SC是厚壁鋼管

SC管是焊接鋼管，俗稱黑鐵管，是厚壁鋼管，用于暗敷設或強度要求高的場所，施工時多用在樓板墻內。

電氣安裝配管符號表示

一、 電線穿線管一般有：

PVC管：PC20

焊接鋼管：SC20

扣壓式鍍鋅薄壁電線管：KBG20

緊定式鍍鋅薄壁電線管：JDG20

二、 ? 我收集的電氣設計施工圖中常用線路敷設方式：

SR：沿鋼線槽敷設

BE：沿屋架或跨屋架敷設

CLE：沿柱或跨柱敷設

WE：沿墻面敷設

CE：沿天棚面或頂棚面敷設

ACE：在能進入人的吊頂內敷設

BC：暗敷設在梁內

CLC：暗敷設在柱內

WC：暗敷設在墻內

CC：暗敷設在頂棚內

ACC：暗敷設在不能進入的頂棚內

FC：暗敷設在地面內

SCE：吊頂內敷設,要穿金屬管

JDG電線管和KBG電線管有什么不同啊？

您好！很高興為您解答，關于jdg金屬線管與SC穿線管的不同之處我給您一下。jdg管是套接緊定式鋼導管，套接緊定式鍍鋅鋼導管(JDG導管)是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電器領域采用材料、新技術的一項突破性革新，JDG管采用鍍鋅鋼管和薄壁鋼的跨接接地線不應采用熔焊連接以以及金屬導管施工復雜、施工成本和材料成本高等特點，并同時針對PVC管易老化和防火性能差以及接地麻煩等缺點進行設計制造的，是電線電纜的保護神，尤其適用于智能建筑布線系統。SC管是一種金屬焊接管，但由于施工難度較大，所以現在只有在管徑大于等于50時才用，至于小于50的一般用JDG或KBG管代用。JDG施工時也需要焊接，面KBG管用套頭加螺絲緊固，所以KBG施工比JDG更方便實際中使用更廣泛。希望可以幫到您，祝您生活愉快。

JDG管和SC管的區別

KBG管跟JDG管有什么不同，SC管和KBG管還有JDG管區別在哪里？ 電線導管是為保證電纜線路安裝工程的施工質量，促進電纜線路施工技術水平的提高，確保電纜線路安全穩定的使用。

下面看看常用的3種電氣導管類型：

1、扣壓式薄壁鋼管（KBG管

2、緊定式薄壁鋼管（JDG管）

3、焊接鋼管（SC管）

一、KBG管材質要求 有幾種：

（1）KBG 為扣壓式鍍鋅薄壁電線管，其連接是用扣壓鉗子，將管道和管件壓出小坑，緊密連接。

（2）導管上應標明每批產品的品牌、型號、外徑尺寸、標準編號、生產廠家等，還應該有的防偽標記

（3）線管內、外壁平滑，無明顯氣泡、裂紋以及色澤不均等缺陷；內外表面沒有凸棱以及類似缺陷；管口邊緣平滑，不損傷電線、電纜的絕緣層；KBG鋼管應內外壁鍍鋅層應光亮、均勻，無破損脫落。

（4）管材壁厚、內外直徑應均勻。

（5）KBG 管壁厚 KBG 管壁厚和管大小有關。大于16 的也有1.2 的，更有的1.0 的也有，KBG 管是SC 管的更新?lián)Q代產品 。很多情況下兩者都可以用 但是做人防和消防的配電、弱電管線用KBG管，特別出入人防防護區的KBG 管要求壁厚不小2.5mm ，kbg 套接扣壓式電冷鍍鋅鋼 導線管，采用優質冷軋帶鋼，經高精度焊管機高頻焊接而成，雙面 鍍鋅保護，壁厚均勻，焊縫光滑，管口邊緣平滑無毛刺，穿線安全 快速 。

（6）特點 以薄代厚重量輕，有效降低工程造價，搬運方便,內 焊縫光滑,防火、防觸電能力好，屏蔽性能和抗干擾性能好，可用于 通訊、控制、布線穿管，產品分kbg 鍍鋅白管和kbg鍍鋅彩管。

二、JDG管材質要求

1、 JDG 管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路最新型保護用導管，連接套管以及其金屬附件采用螺釘緊定連接技術組成的電線管路，其連接靠管件頂絲頂緊管道，達到緊密連接。無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的挑選。

2、JDG管的厚度 JDG 除了16 的管壁厚為1.2 以外，其余全部為1.6。

3、規格 JDG 管的規格外經為16-50mm。

4、JDG管的特點：

（1）型號規格符合設計要求管材表面有明顯不脫落的產品標識。

（2）金屬內外壁鍍層均勻完好無剝落、銹蝕等現象。

（3）管材連接套管以及其金屬附件內外壁表面光潔無毛刺、飛邊、砂眼、氣泡、裂紋、變形等缺陷。

（4）管材連接套管以及其金屬附件壁厚均勻管口邊緣平整光滑,緊定螺釘符合產品設計要求螺紋整齊光滑配合良好。

（5）管材壁厚、內外直徑應均勻。

（6）套接緊定式鍍鋅鋼導管（JDG 導管）是取代PVC 管和SC 管等各類傳統電線導管的換代產品，是建筑電器領域采用材料、新技術的一項突破性革新，JDG 管采用鍍鋅鋼管和薄壁鋼管的跨接接地線不應采用熔焊連接以以及金屬導管施工復雜、施工成本和材料成本高等特點，并同時針對PVC 管易老化和防火性能差以及接地麻煩等缺點進行設計制造的，是電線電纜的保護神，尤其適用于智能建筑布線系統。

jdg與kbg與sc

JDG是套接緊定式鋼導管 套接緊定式鍍鋅鋼導管（JDG導管）是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電器領域采用材料、新技術的一項突破性革新，JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線不應采用熔焊連接以以及金屬導管施工復雜、施工成本和材料成本高等特點，并同時針對PVC管易老化和防火性能差以及接地麻煩等缺點進行設計制造的，是電線電纜的保護神，尤其適用于智能建筑布線系統。 SC是厚壁鋼管 SC管是焊接鋼管，俗稱黑鐵管，是厚壁鋼管，用于暗敷設或強度要求高的場所，施工時多用在樓板墻內。

JDG管(套接緊定式鍍鋅鋼導管、電氣安裝用鋼性金屬平導管)是一種電氣線路最新型保護用導管，連接套管以及其金屬附件采用螺釘緊定連接技術組成的電線管路，無需做跨接地，焊接和套絲，是明敷暗敷絕緣電線專用保護管路的挑選。

JDG管是取代PVC管和SC管等各類傳統電線導管的換代產品，是建筑電器領域采用材料、新技術的一項突破性革新，JDG管采用鍍鋅鋼管和薄壁鋼管的跨接接地線不應采用熔焊連接以以及金屬導管施工復雜、施工成本和材料成本高等特點，并同時針對PVC管易老化和防火性能差以及接地麻煩等缺點進行設計制造的，是電線電纜的保護神，尤其適用于智能建筑布線系統。

施工工藝

（1） JDG管的切斷須采用無齒鋸或鋼鋸切斷，端口應光滑，無毛刺。

（2） JDG管暗敷設時，其彎曲半徑不應小于管外徑的6倍，在混凝土平面內，其彎曲半徑不應小于管外徑的10倍；JDG管明敷設時，其彎曲半徑不應小于管外徑的6倍。當兩個接線盒間只有一個彎曲時，其彎曲半徑不宜小于管外徑的4倍。

（3） JDG管暗敷時，固定點間距不大于1000mm，固定點距彎頭重點、接線盒以及終端間距應大于150mm,而小于300mm.

（4） JDG管埋入墻體或混凝土內時管路與墻體或混凝土表面凈距不應小于15mm.。

（5） 套接緊定式鋼導管管路明敷設時，其支架、吊架的規格，當無設計要求時，不應小于圓鋼：直徑6mm；扁鋼：30mm*3mm:；角鋼：25mm*25mm*3mm的規定

（6） 管入箱（盒）應一管一孔，管徑與箱（盒）敲落孔應吻合，嚴禁開長孔。管入箱（盒）時排列應整齊，間距均勻，箱（盒）與墻平齊。

（7） 配管完畢后，為防止異物進入關內，在端頭應做好封堵。

（8） 在混凝土澆筑時，應留電工監控，以防將管路，接線盒震開移位。

（9） 待模板拆除完畢后，應以及時進行預掃管，掃管應將布條固定在帶線的一端，從管路的另一端拉出來，清除由于鍍鋅管路進入管內的雜物或積水。掃管完畢，封閉盒子口。

KBG系列鋼導管采用優質管材加工而成，雙面鍍鋅保護。是針對電線管、焊接 鋼管管材在作絕緣電線保護管的敷設工程中施工復雜的狀況而研制，能夠比較好的技術經濟性能。

特點

1 ．重量輕：在保證管材的強度條件下，降低了管壁的厚度，使管材從而使施工安裝、裝卸搬運帶來了很大的方便。

2．價格便宜：管壁由薄壁代替厚壁，節省了鋼材，使管材單位長度的價格大幅度下降， 從而降低了工程價。

3．施工簡便：管材的套接方式以新穎的扣壓連接取代了傳統的螺紋連接或焊接施工，而且無須再做跨接，即可保證管壁有良好的導電性。省去了多種施工設備和施工環節，簡化了施工，提高了工效。既加快了施工進度又節省了施工費用。

4. 安全施工：管材的施工無需焊接設備，使施工現場無明火，杜絕了火災隱患，確保了施工現場的安全施工。

5. 產品配件齊全：除直管外有配套的直管套接接頭，有與接線盒、配電箱殼固定的特殊螺紋管接頭，還有四倍或六倍彎曲半徑的90°接頭。另外有供施工用的專用工具扣壓器和彎管器

SC管在電氣施工中的名稱就是普通焊管俗稱（黑鐵管），現在的工程電氣施工中普遍的使用，一般為墻內、頂板內暗敷設，施工前管內要防腐處理。

SC管是一種金屬焊接管，但由于施工難度較大，所以現在只有在管徑大于等于50時才用，至于小于50的一般用JDG或KBG管代用。JDG施工時也需要焊接，面KBG管用套頭加螺絲緊固，所以KBG施工比JDG更方便實際中使用更廣泛。

SC是焊接鋼管，RC是鍍鋅鋼管，它們都是國標管，也有加厚的鋼管，這些可以從五金手冊上查到，施工時，它們都可以敷設在墻體和樓板內，S C 連接一般采用套管連接，RC采用通絲管箍連接。

RC水煤氣管，五金手冊上水煤氣管也是焊接鋼管呀？

SC是規范上的焊管，而且是厚壁的,國標的壁厚不小于6mm[/quote]

現在的標準,,真的是難啊..[

現在用的SC,,就1mm..好像也挺好的

名稱、學名、壁厚、用途、價格）都一下，什么SC、RC、TC、DG、G、GG、KBG、PC、FPC、焊接鋼管、水煤氣管、電線管、黑鐵管、白鐵管、無縫鋼管、波紋管，把人頭都弄暈了！還有φ（上海的標準，指無縫鋼管）。

一、管子的成型工藝。

1、焊接鋼管就是焊管，它是由鋼帶切割成窄鋼條，然后用模具冷加工裹成管狀。

然后專用焊機接著將一條管縫焊接。外焊縫打磨光亮。一般的焊管的內毛刺不打的。只有精密焊管才打內毛刺。

2、無縫鋼管就是用圓柱形鋼錠熱拉成管狀，所以看不見焊縫。承受壓力比焊管大。

二、鋼管的用途分：

1、水煤氣管是一般采用焊接鋼管，輸送流體和氣體時的叫法，因為要承受的壓力，所以管壁都比較厚。年紀

大的都知道，從窮變富， 很多叫法帶有時代特色，不要太較真。原來哪有錢鍍鋅呀，刷兩道漆就行了。

黑嘛，就叫它黑鐵管吧。

2、電線管就是穿電線用的薄壁管。那個時候只有個標準，沒有人生產。其實十年代都用水煤氣管。

三、鋼管的防腐蝕分：

3、白鐵管就是鍍鋅焊接鋼管。內外都鍍鋅了，可以輸送自來水。咱們電氣的就拿來當穿線了。一般管壁

都比較薄。現在市場上的很差。彎管器彎角度大了要爆口子。

SC是焊接鋼管，RC是鍍鋅鋼管，它們都是國標管，也有加厚的鋼管，這些可以從五金手冊上查到，施工時，它們都可以敷設在墻體和樓板內，S C 連接一般采用套管連接，RC采用通絲管箍連接。 還有一種是水煤氣管

SC表示穿焊接鋼管敷設，04DX003上面講得很詳細，要多看標準圖

SC新的標準標注，同于原來的G，應該是電線管，（也就是一般來說說的厚壁電線管）

新標注為RC,通于原來標注的GG，是一般來說說的水水煤氣管。

新標注的TC，指的是薄壁電線管。

通稱焊接鋼管。

新標注，PC聚氯乙烯硬管 FPC半硬管 KPC 波紋管 CT，為橋架敷設

KBG，JBG是薄壁電線管的一個變種，屬于行業標準標注，不是國標，和SC等不是一回事 注:KBG---扣壓式電氣導管,用專用的壓鉗將套接管與導管壓接緊固;JBG---緊固式電氣導管,套管與導管使用用螺絲緊固.

SC25管可穿超五類網線6根,至于6類的不知道截面緊張不緊張.
