200焊管國標厚度是多少_200焊管外徑規格

文章來源：http://m.isinai.cn 發布時間：2024-04-01 13:42:48 瀏覽次數：28

200焊管國標厚度是多少_200焊管外徑規格

大家好，今天我來給大家講解一下關于200焊管國標厚度是多少的問題。為了讓大家更好地理解這個問題，我將相關資料進行了整理，現在就讓一起來看看吧。

文章目錄列表:

1.焊接鋼管的壁厚是多少？
2.200鍍鋅鋼管國標壁厚是多少
3.200無縫管標準厚度

焊接鋼管的壁厚是多少？

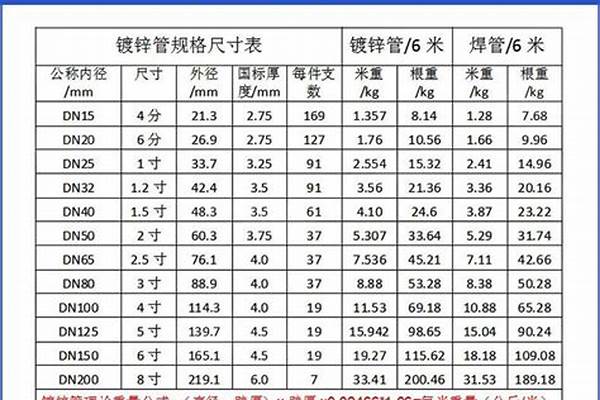

焊接鋼管壁厚對照表如下：

擴展資料：

焊接鋼管的焊接技巧

一、前提是要打磨

必須把焊接處的鍍鋅層打磨掉，否則會產生氣泡、沙眼、假焊等。還會使焊縫變脆，剛性下降。

二、鍍鋅鋼的焊接特點

鍍鋅鋼一般是在低碳鋼外鍍一層鋅，鍍鋅層一般在20um厚。鋅的熔點在419°C，沸點908°C左右。在焊接中，鋅融化成液體浮在熔池表面或在焊縫根部位置。鋅在鐵中具有較大固溶度，鋅液體會沿晶界深入浸蝕焊縫金屬，低熔點鋅形成“液體金屬脆化”。

鋅與鐵可形成金屬間脆性化合物，這些脆性相使焊縫金屬塑性降低，在拉應力作用下而產生裂紋。焊接角焊縫，T形接頭的角焊縫最容易產生穿透裂紋。

鍍鋅鋼焊接時，坡口表面以以及邊緣處的鋅層，在電弧熱作用下，產生氧化、熔化、蒸發以至揮發出白色煙塵和蒸汽，極易引起焊縫氣孔。由于氧化而形成的ZnO，其熔點較高，約1800°C，若在焊接過程中參數偏小，將引起ZnO夾渣，同時。由于Zn成為脫氧劑。

產生FeO-MnO或FeO-MnO-SiO2低熔點氧化物夾渣。由于鋅的蒸發，揮發出大量的白色煙塵，對人體有、傷害作用，必須把焊接處的鍍鋅層打磨處理掉。

三、焊接工藝控制

鍍鋅鋼的焊前準備與一般的低碳鋼是相同的，需要注意的是要認真處理好坡口尺寸和附近的鍍鋅層。為了焊透，坡口尺寸要適當，一般60~65°，要留有的間隙，一般為1.5~2.5mm；為了減少鋅對焊縫的滲透，在焊之前，可將坡口內的鍍鋅層清除以后再焊。

在實際工作中，采用了集中打坡口，不留鈍邊工藝進行集中控制，兩層焊接工藝，減少了未焊透的可能性。焊條應鍍鋅鋼管的基體材質選用，一般低碳鋼由于考慮易操作性，選用J422較為普遍。

焊接手法：在焊多層焊的層焊縫時，盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫，可大大減少液體鋅留在焊縫中。在焊角焊縫時，同樣在層盡量使鋅層熔化并使之汽化、蒸發而逸出焊縫。

其是先將焊條端部向前移出約5~7mm左右，當使鋅層融化后再回到原來位置繼續向前施焊。再橫焊和立焊時，如選用短渣焊條如J427，咬邊傾向會很小;采用前后往返運條技術，更可以得到無缺陷的焊接質量。

百度百科-焊接鋼管

200鍍鋅鋼管國標壁厚是多少

采用標準是

輸送流體用無縫鋼管，GB/T

8163-2008

壁厚分：熱軋（擠壓）鋼管

S

壁厚

，直徑＞102mm

，壁厚≤0.05，

＞0.05~0.10,

＞0.10.

l冷拔（軋）

公稱壁厚：≤3，

＞3.

允許偏差不一樣，采用的壁厚不一樣，看規范P2.

檢驗規則

檢查和驗收，鋼管的檢查和驗收由供方質量技術監督部門進行。

組批規則

每批由同一牌號、同一爐號、同一規格數量不查過

1、外徑不大于76mm，并且壁厚不大于3mm，400根

2、外徑大于351mm

，50根

3、其他尺寸200根。

200無縫管標準厚度

熱鍍鋅管，為提高鋼管的耐腐蝕性能，對一般鋼管進行鍍鋅。鍍鋅鋼管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。

公稱壁厚：mm2.0、2.5、2.8、3.2、3.5、3.8、4.0、4.5；

系數：c1.064、1.051、1.045、1.040、1.036、1.034、1.032、1.028。

鋼材力學性能是保證鋼材最終使用性能(機械性能)的重要指標，它主要是看鋼的化學成分和熱處理制度。在鋼管標準中，不同的使用要求，規定了拉伸性能(抗拉強度、屈服強度或屈服點、伸長率)以以以及硬度、韌性指標，還有用戶要求的高、低溫性能等。鍍鋅管鋼的牌號：Q215A；Q215B；Q235A；Q235B。

試驗壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa。

鍍鋅鋼管分冷鍍鋅管、熱鍍鋅管，前者已被禁用，后者還被國家提倡能用。

1、鍍鋅層的均勻性：鋼管試樣在銅溶液中連續浸漬5次不得變紅(鍍銅色)。

2、表面質量：鍍鋅鋼管的表面應有完整的鍍鋅層，不得有未鍍上的黑斑和氣泡存在，允許有不大的粗糙面和局部鋅瘤存在。

3、鍍鋅層重量：需方要求，鍍鋅鋼管可作鋅層重量測定，其平均值應不小于500g/平方米，其中任何試樣不得小于480g/平方米。

冷鍍鋅管：冷鍍鋅就是電鍍鋅，鍍鋅量很少，只有10-50g/m2，其本身的耐腐蝕性比熱鍍鋅管相差很多。正規的鍍鋅管生產廠家，為了保證質量，大多不采用電鍍鋅(冷鍍)。

200無縫管標準厚度一般大于 32mm，壁厚2.5-75mm，冷軋無縫鋼管處徑可以到6mm，壁厚可到0.25mm，薄壁管外徑可到5mm，壁厚小于0.25mm，冷軋比熱軋尺寸精度高。

冷軋(撥)無縫鋼管除分一般鋼管、低中壓鍋爐鋼管、高壓鍋爐鋼管、合金鋼管、不銹鋼管、石油裂化管、其它鋼管外，還包括碳素薄壁鋼管、合金薄壁鋼管、不銹薄壁鋼管、異型鋼管。

無縫管的用途：

直徑達900mm，最小直徑為 4mm。用途不同， 有厚壁無縫鋼管和薄壁無縫鋼管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋 爐管、軸承管以以以及汽車、拖拉機、航空用高精度結構鋼管。無縫鋼管用途很廣泛。

今天的討論已經涵蓋了“200焊管國標厚度是多少”的各個方面。我希望您能夠從中獲得所需的信息，并利用這些知識在將來的學習和生活中取得更好的成果。您有任何問題或需要進一步的討論，請隨時告訴我。
